一、概述
欢迎您选用信量牌YCK系列永磁式料位器。
信量电子将基本的电磁感应现象和简单的机械摆动相结合，运用到料位测控之中，原创一种全新料位器——永磁式料位器。这种测控方式故障率低，原理简单、可靠耐用。
YCK系列永磁式料位器属全新的机电式，既可靠又耐用，已获得国家发明专利（ZL201110054676.5）、外观专利等多项专利授权，成功申报PCT国际专利，并进入美国、欧盟、日本、加拿大、澳大利亚、韩国、俄罗斯、巴西等主要国家和经济体的专利保护。
YCK系列永磁式料位器，以其高可靠、免维护、长寿命等一系列特性，成为阻旋式及电容式料位器的升级版，成为进口料位器的替代优化版，为您提供了一种更优、更省、更贴心的选择。

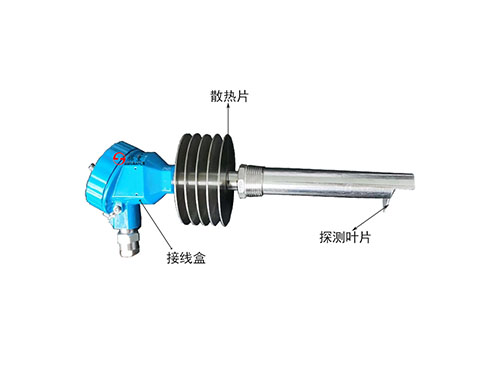

YCK-F永磁料位器，将探测头和电子模块分开，高温探头采用耐高温等级的电磁铁、永磁铁、硅胶电缆和不锈钢，而电子模块设置在仓外的蓝色接线盒内，确保料位器在高温、高湿、高压等各种环境下，长期可靠工作。
二、工作原理
永磁式料位器由永磁体摆杆、电磁铁、电子模块等组成。以电子模块控制电磁铁周期性的通电与断电，电磁铁通电即“电生磁”，与永磁体摆杆因同性相斥而产生电磁推力，并将永磁体摆杆向外推开；电磁铁断电即“磁生电”，将永磁体摆杆回摆信号变为电信号，电子模块将此电信号分析并判断出永磁体摆杆的摆动状态，进而判断出有无物料，并经一定延时后对外输出开关量信号。
三、产品特点
高可靠、超灵敏：采用无形的电磁力驱动，较机械力驱动的阻旋式，可动部件少，结构简单，动作可靠，根除了机械磨损及故障隐患；因探测杆在任何形态物料中摆动的频率均与空气中的不同，故能检测几乎所有物料（测粉料更具优势），且无需随被测物料变化而调节灵敏度。电磁推斥力及不停地敲击，可克服物料粘附力，不受温湿度的影响，因此可靠性、灵敏度、适用性都大幅提高。
低功耗、高安全：电磁铁只需瞬间通电，又通过永磁体提高了电能转化率，单个功耗在0.1~0.5W，仅为阻旋式的1/20左右，是目前市场上能耗低的绿色低碳产品。在设计上采用了短路保护装置，可采用24V安全电源（阻旋式多为220V），让安装接线调试更省心、更安全。避免了阻旋式易出现的烧电机等消防安全隐患。
耐高温、承高压：采用全不锈钢外壳和静密封，坚固耐磨，克服了阻旋式的旋转密封不抗压、易泄漏的弊端，防护等级达到IP67，能防尘、防水，抗振能力好。选用耐高温的永磁体和电磁线圈，可耐600度以上的高温。
易安装、免维护：体积小，发运配送快捷；接线形式灵活（有二、三、四、五线制可选），可顶（吊）装或壁（横）装，安装简单且高度可调；无堵卡烧电机之忧及灵敏度调节之烦，能自洁、免调试，维护及使用成本在料位器产品中低。
适用广、寿命长：如上所述，永磁式能适用于各种物料（固体、液体）的物位检测，能适应于各种温湿度、压力、粉尘等复杂、恶劣的工况环境，可长期通电安全可靠工作，使用寿命长达10年。
四、适用范围
YCK永磁式料位器可适用于各种物料（固体、液体）的物位检测，能适应于各种温湿度、压力、粉尘等复杂、恶劣的工况环境，可广泛应用于粮油、饲料、畜牧、建材、水泥、煤炭、电力、化工、化肥、冶金、矿山、塑料、机械等行业，与信号灯、继电器、报警器等连接使用，满足各种物位检测和自动控制的需要。

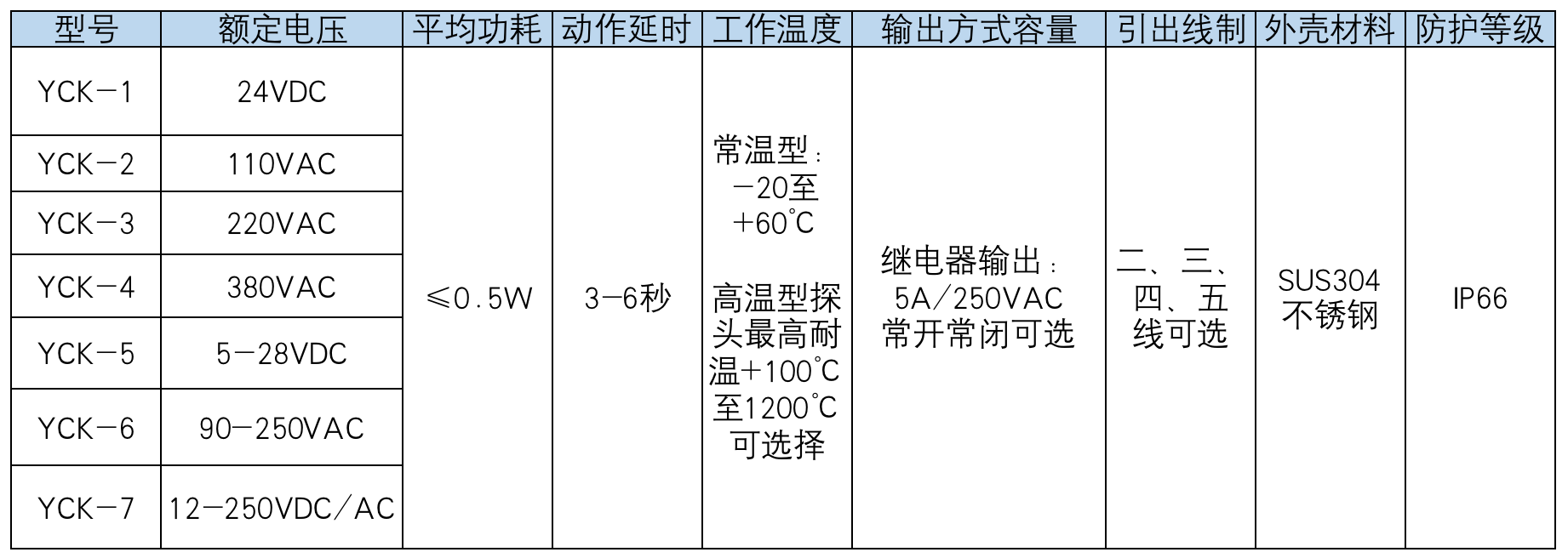

五、产品型号及分类
1、YCK-F料位器，其电子模块和散热片安装在仓外（包括电气控制柜、开关箱等）常温处，检测探头安装仓内（高温）处。安装时需保持料位器与地面保持水平状态，料位器外壳应接地良好。
2、YCK-F料位器一般采用侧面壁式安装，
3、在接通电源前，应检查接线是否正确，核对电压数是否为额定电压。并且负载中的电流不允许超过大输出电流，更不允许短路。
4、YCK-1直流24V永磁式料位器为继电器自由输出，当棕线接V+、蓝线接V-、黑线输出V+即PNP输出，反之输出V-为NPN输出。
5、料位器如输出不能满足用户需求，可加中间继电器进行扩展。
接线图：
尺寸图：
部件图：
九、服务与支持
信量电子郑重承诺，所有产品质保期延长至2年，2年内出现质量问题包换，彻底除除您的后顾之忧，让您选得放心、用得省心！十、定货须知
1、永磁式料位器延时闭合与延时断开一般都为3-6秒，用户需要其它延时需注明延时时间。
2、永磁式料位器通常的输出方式为三线常开，如需其他输出请注明。
湖南信量电子有限公司出品
地址：湖南省岳阳市君山工业园区C区15号（标准化厂房三期14栋）
邮编：414002
电话：0730-8568883
传真：0730-8573861
Email：1264626991 qq.com
