YCK-G34

YCK-G34

全国咨询热线:
07308568883

详情介绍:

  详情介绍:
  一、概述
  欢迎您选用信量牌YCK系列永磁式料位器。
  信量电子将基本的电磁感应现象和简单的机械摆动相结合,运用到料位测控之中,原创一种全新料位器——永磁式料位器。这种测控方式故障率低,原理简单、可靠耐用。
  YCK系列永磁式料位器属全新的机电式,既可靠又耐用,已获得国家发明专利(ZL201110054676.5)、外观专利等多项专利授权,成功申报PCT国际专利,并进入美国、欧盟、日本、加拿大、澳大利亚、韩国、俄罗斯、巴西等主要国家和经济体的专利保护。
  YCK系列永磁式料位器,以其高可靠、免维护、长寿命等一系列独特的优越性,成为阻旋式及电容式料位器的升级版,成为进口料位器的替代优化版,为您提供了一种更优、更省、更贴心的选择。
  YCK-G3/4永磁式料位器,是普通市面上阻旋式料位器的替代品,G3/4的直螺纹让它能方便地替换掉普通的阻旋式料位器,不需要重新开孔,省心又省力!它较进口阻旋式料位器可靠性更高,价位更合理,是各种粮油、饲料适用的料位器。
  二、工作原理
  永磁式料位器由永磁体摆杆、电磁铁、电子模块等组成。以电子模块控制电磁铁周期性的通电与断电,电磁铁通电即“电生磁”,与永磁体摆杆因同性相斥而产生电磁推力,并将永磁体摆杆向外推开;电磁铁断电即“磁生电”,将永磁体摆杆回摆信号变为电信号,电子模块将此电信号分析并判断出永磁体摆杆的摆动状态,进而判断出有无物料,并经一定延时后对外输出开关量信号。
  三、产品特点
  高可靠、超灵敏:采用无形的电磁力驱动,较机械力驱动的阻旋式,可动部件少,结构简单,动作可靠,根除了机械磨损及故障隐患;因探测杆在任何形态物料中摆动的频率均与空气中的不同,故能检测几乎所有物料(测粉料更具优势),且无需随被测物料变化而调节灵敏度。电磁推斥力及不停地敲击,可克服物料粘附力,不受温湿度的影响,因此可靠性、灵敏度、适用性都大幅提高。
  低功耗、高安全:电磁铁只需瞬间通电,又通过永磁体提高了电能转化率,单个功耗在0.1~0.5W,仅为阻旋式的1/20左右,是目前市场上能耗低的绿色低碳产品。在设计上采用了短路保护装置,可采用24V安全电源(阻旋式多为220V),让安装接线调试更省心、更安全。避免了阻旋式易出现的烧电机等消防安全隐患。
  耐高温、承高压:采用全不锈钢外壳和静密封,坚固耐磨,克服了阻旋式的旋转密封不抗压、易泄漏的弊端,防护等级达到IP67,能防尘、防水,抗振能力好。选用耐高温的永磁体和电磁线圈,可耐600度以上的高温。
  易安装、免维护:体积小,发运配送快捷;接线形式灵活(有二、三、四、五线制可选),可顶(吊)装或壁(横)装,安装简单且高度可调;无堵卡烧电机之忧及灵敏度调节之烦,能自洁、免调试,维护及使用成本在料位器产品中低。
  适用广、寿命长:如上所述,永磁式能适用于各种物料(固体、液体)的物位检测,能适应于各种温湿度、压力、粉尘等复杂、恶劣的工况环境,可长期通电安全可靠工作,使用寿命长达10年。
  四、适用范围
  YCK永磁式料位器可适用于各种物料(固体、液体)的物位检测,能适应于各种温湿度、压力、粉尘等复杂、恶劣的工况环境,可广泛应用于粮油、饲料、畜牧、建材、水泥、煤炭、电力、化工、化肥、冶金、矿山、塑料、机械等行业,与信号灯、继电器、报警器等连接使用,满足各种物位检测和自动控制的需要。

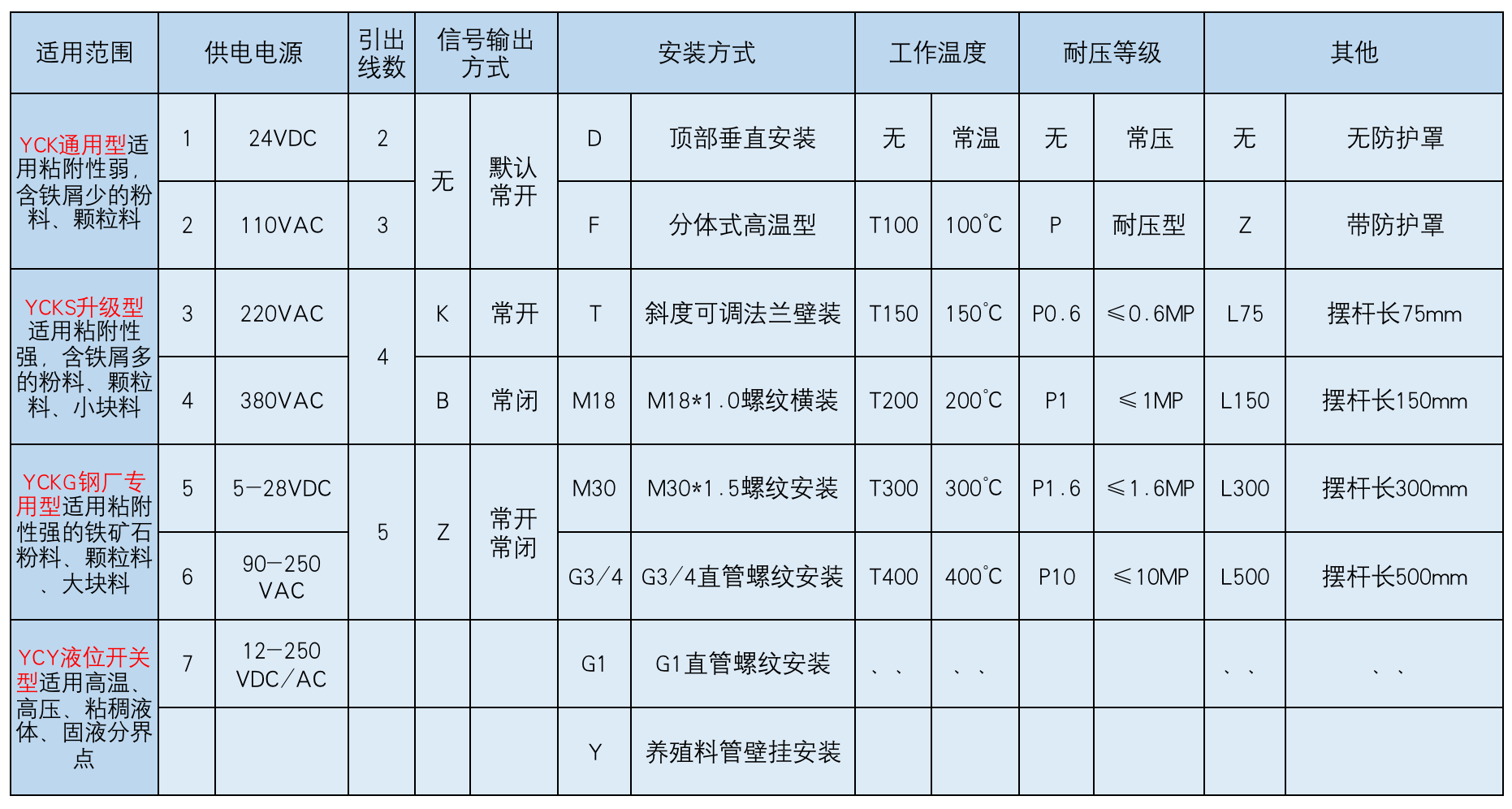

  五、产品型号及分类产品中心

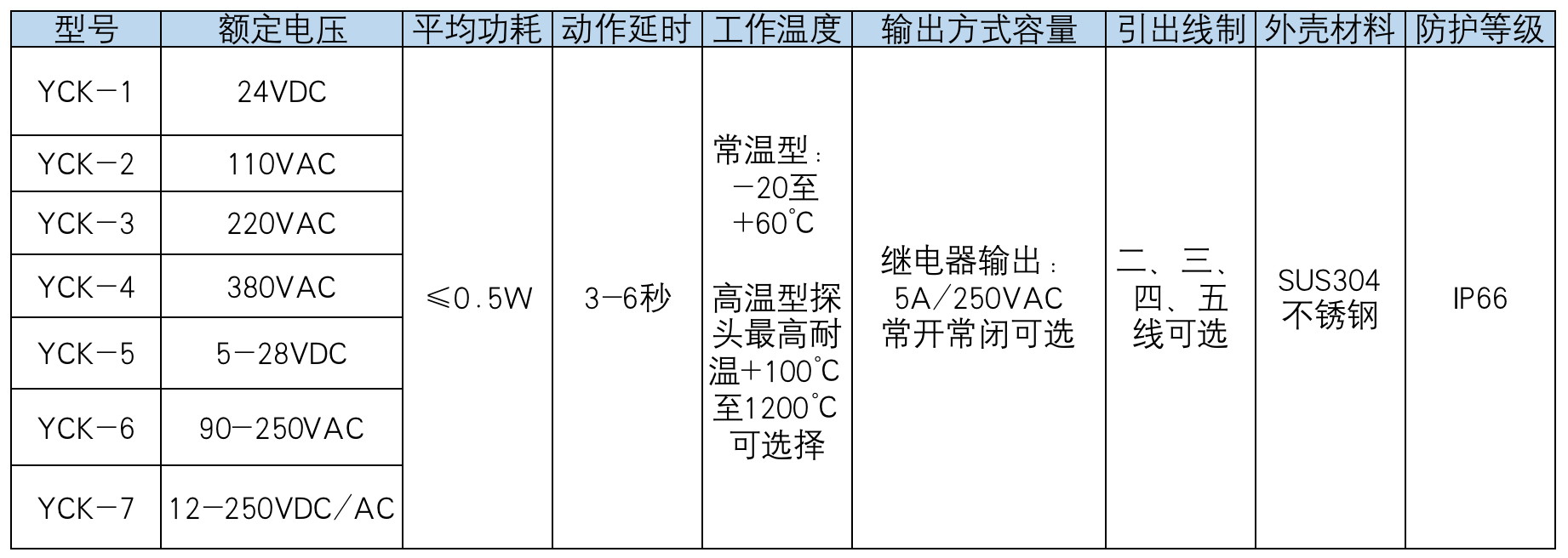

  六、技术参数  产品中心

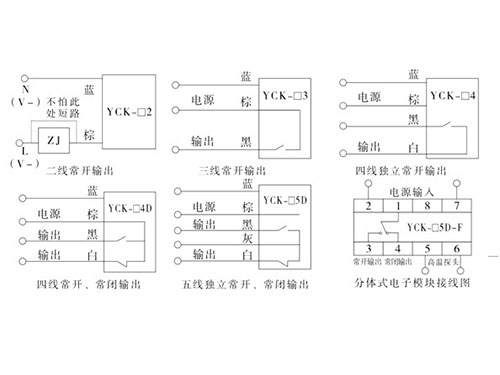

  七、接线图

产品中心

  八、安装、接线及注意事项

  1.永磁式料位器可采取顶部竖装、侧壁模装等多种形式。安装时需保持料位器倾斜度不超过15度,料位器外壳应接地良好。安装方法见上图。
  2.吊装式安装架可用法兰板加DN15钢管,固定方式可灵活多样。如需上下调节,可用DN20的钢管做套管并用螺丝顶紧即可。
  3.料位器的接线方法见接线图。在接通电源前应检查接线是否正确,核对电压数是否为额定电压。并且负载中的电流不允许超过输出电流,更不允许短路。
  4.YCK-13型本产品为继电器自由输出,当棕线接V+、蓝线接V-、黑线输出V+即PNP输出,反之棕线接V-、蓝线接V+、黑线输出V-为NPN输出。
  5.耐温型料位器电子模块安装在仓外常温处,检测探头安装仓内高温处,并通过二芯线相连(按颜色对接)。
  6.料位器如输出不能满足用户需求,可加中间继电器进行扩展。

产品中心

  图1 YCK-G3/4外形尺寸图

产品中心

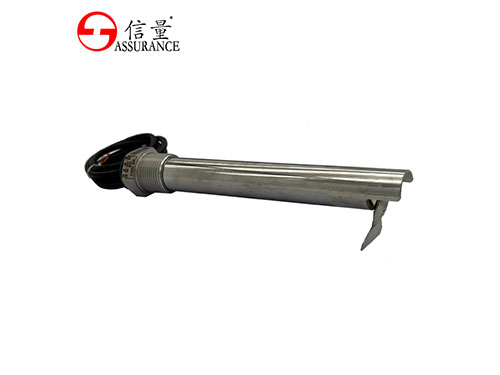

  图2 YCK-G3/4

  九、定货须知
  1.本产品延时闭合与延时断开一般都为3-6秒,用户需要其它延时需注明。
  2.本产品的常规输出方式为三线常开输出,如需其他输出请注明。
  3.本产品的常规长度均标注在安装尺寸图中,如需其他长度请注明。
