一、概述
欢迎您选用信量牌BCK系列永磁式料位器。
信量电子将基本的电磁感应现象和简单的机械摆动相结合，运用到料位测控之中，原创一种全新料位器——永磁式料位器。这种测控方式故障率低，原理简单、可靠耐用。
BCK系列永磁式料位器属全新的机电式，既可靠又耐用，已获得国家发明专利（ZL201110054676.5）、外观专利等多项专利授权，成功申报PCT国际专利，并进入美国、欧盟、日本、加拿大、澳大利亚、韩国、俄罗斯、巴西等主要国家和经济体的专利保护。
BCK系列永磁式料位器，以其高可靠、免维护、长寿命等一系列独特的优越性，成为阻旋式及电容式料位器的升级版，成为进口料位器的替代优化版，为您提供了一种更优、更省、更贴心的选择。
本产品防爆标志为ExdllCT6 Gb/ExtDA21IP66T80℃，符合GB3836.1-2010《爆炸性环境 第一部分：设备 通用要求》，GB3836.2-2010《爆炸性环境 第2部分：由隔爆壳“d”保护的设备》BG12476.1-2013《爆炸性粉尘环境用电气设备 第1部分：设备 通用要求》GB12476.5-2013《爆炸性粉尘环境用电气设备 第5部分：外壳保护型“tD”要求》。适用于爆炸性危险环境的1区、2区，ⅡA、ⅡB、ⅡC级，爆炸性粉尘环境21、22区引燃温度组别为T1~T6组的可燃性气体或蒸汽与空气形成的爆炸性混合物的场所。
使用该仪器时，严禁带电开盖及操作。
二、工作原理
永磁式料位器由永磁体摆杆、电磁铁、电子模块等组成。以电子模块控制电磁铁周期性的通电与断电，电磁铁通电即“电生磁”，与永磁体摆杆因同性相斥而产生电磁推力，并将永磁体摆杆向外推开；电磁铁断电即“磁生电”，将永磁体摆杆回摆信号变为电信号，电子模块将此电信号分析并判断出永磁体摆杆的摆动状态，进而判断出有无物料，并经一定延时后对外输出开关量信号。
高可靠、超灵敏：采用无形的电磁力驱动，较机械力驱动的阻旋式，可动部件少，结构简单，动作可靠，根除了机械磨损及故障隐患；因探测杆在任何形态物料中摆动的频率均与空气中的不同，故能检测几乎所有物料（测粉料更具优势），且无需随被测物料变化而调节灵敏度。电磁推斥力及不停地敲击，可克服物料粘附力，不受温湿度的影响，因此可靠性、灵敏度、适用性都大幅提高。
低功耗、高安全：电磁铁只需瞬间通电，又通过永磁体提高了电能转化率，单个功耗在0.1~0.5W，仅为阻旋式的1/20左右，是目前市场上能耗低的绿色低碳产品。在设计上采用了短路保护装置，可采用24V安全电源（阻旋式多为220V），让安装接线调试更省心、更安全。避免了阻旋式易出现的烧电机等消防安全隐患。
耐高温、承高压：采用全不锈钢外壳和静密封，坚固耐磨，克服了阻旋式的旋转密封不抗压、易泄漏的弊端，防护等级达到IP67，能防尘、防水，抗振能力好。选用耐高温的永磁体和电磁线圈，可耐600度以上的高温。
易安装、免维护：体积小，发运配送快捷；接线形式灵活（有二、三、四、五线制可选），可顶（吊）装或壁（横）装，安装简单且高度可调；无堵卡烧电机之忧及灵敏度调节之烦，能自洁、免调试，维护及使用成本在料位器产品中低。
适用广、寿命长：永磁式能适用于各种物料（固体、液体）的物位检测，能适应于各种温湿度、压力、粉尘等复杂、恶劣的工况环境，可长期通电安全可靠工作，使用寿命长达10年。
四、适用范围
BCK永磁式料位器可适用于各种物料（固体、液体）的物位检测，能适应于各种温湿度、压力、粉尘等复杂、恶劣的工况环境，可广泛应用于粮油、饲料、畜牧、建材、水泥、煤炭、电力、化工、化肥、冶金、矿山、塑料、机械等行业，与信号灯、继电器、报警器等连接使用，满足各种物位检测和自动控制的需要。

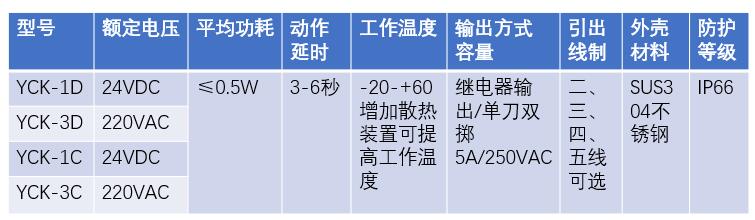

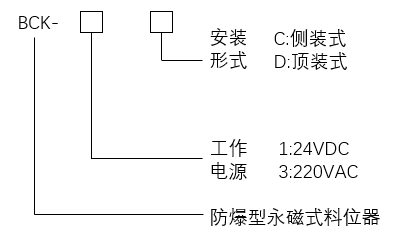

五、型号及接线图
1.本产品可采取顶部竖装、侧壁横装等多种形式。安装时需保持料位器倾斜度不超过15度，料位器外壳应接地良好。

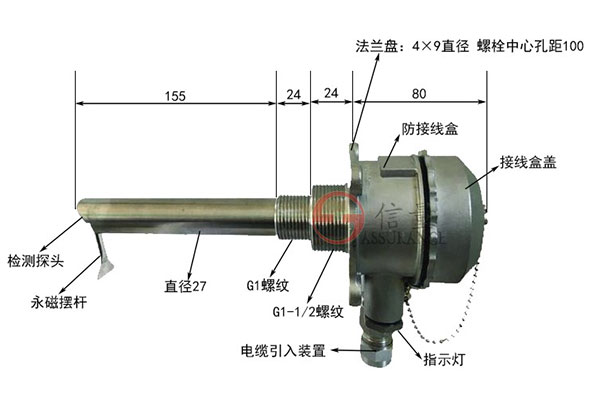

2.本产品既能用G1、G1-1/2螺母固定又能用法兰固定。

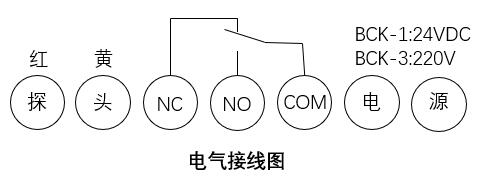

3.本产品的接线方式见图1，在接通电源前，应检查接线是否正确，核对电压数是否为额定电压。并且负载中的电流不允许超过输出电流，更不允许短路。
5.高温型本产品电子模块安装在仓外常温处，检测探头安装仓内高温处，并通过二芯线相连（按颜色对接）。
6.搬运和安装本产品时轻拿轻放，以免影响电路的性能。
7.本产品的安装地点，应尽量远离大功率的电器设备，以避免电磁感应的干扰，影响本产品的性能。
8.本产品设有接地螺钉，接地导线须牢固，且接地电阻不大于2Ω。
9.维修时应切断本产品的工作电源，在非危险区进行检修。
10.维修人员不得随意更换电气元件的规格、型号，有质量问题应立即与厂家联系。
11.检定周期一般不超过三个月，用户可根据实际情况自行规定检定周期。
12.安装填料函引入装置步骤：各件应按顺序放置、即电缆依次闯过压紧螺母内孔、接头体，内部接线完成后用防爆胶泥堵死进线口部分，用调好的环氧树脂灌入，使电缆保持正中心位置，灌封环氧树脂长度大于20毫米，加温固化4小时，观察无漏封无气泡，凝固剂固化程度都达到要求后压入金属垫圈再将螺母压紧。有没使用的引入装置用防爆堵头堵死。安装完毕后，拧入自锁销钉防止松脱和简易拆卸。
九、服务与支持
信量电子郑重承诺，所有产品质保期延长至2年，2年内出现质量问题包换，彻底解决您的后顾之忧，让您选得放心、用得省心！
十、定货须知
1.永磁式料位器延时闭合与延时断开一般都为3-6秒，用户需要其它延时需注明延时时间。
2.永磁式料位器通常的输出方式为三线常开，如需其他输出请注明。
